TLA+ 入门教程(6):Raft

·1768 字·4 分钟
分布式系统 TLA

与上一节讨论 Paxos 时一样,本文不介绍 Raft 协议基本知识,读者需已经了解 Raft 协议,如无这部分背景知识,请阅读 Raft 论文或参见《条分缕析Raft算法》。

1、Raft 协议的 TLA+ 规约 #

本文参考 Diego Ongaro 提供的 TLA+ 规约:https://github.com/ongardie/raft.tla

1.1、常量 #

Raft 的 TLA+ 规约将系统抽象为以下几个常量:

  • Server,节点 ID 集合
  • Value,客户端的一系列请求,发送到 Raft 状态机的值
  • Follower, Candidate, Leader,Raft 节点的三个状态
  • Nil,空的消息
  • 四种消息类型 RequestVoteRequest, RequestVoteResponse, AppendEntriesRequest, AppendEntriesResponse

1.2、变量 #

Raft 的 TLA+ 规约包括的变量主要还是和论文 Figure 2 相对应。

所有节点都有:

  • currentTerm,当前任期,需要持久化;
  • votedFor,投票信息,需要持久化;
  • log,日志,需要持久化;
  • state,节点状态,三种 Follower, Candidate, Leader

Candidate 变量:

  • votesResponded,候选者在当前任期收到的 RequestVote 响应;
  • votesGranted,候选者收到来自 RequestVote 的投票;

Leader 变量:

  • nextIndex,发送给 Follower 的下一个日志;
  • matchIndex,领导者用来统计计算 commitIndex。如果超过半数节点的 matchIndex >= N 且任期一致,那么可以更新 commitIndex = N

1.3、动作 #

Raft 的动作较多,我们重点看节点是如何处理 RequestVoteAppendEntries 的。

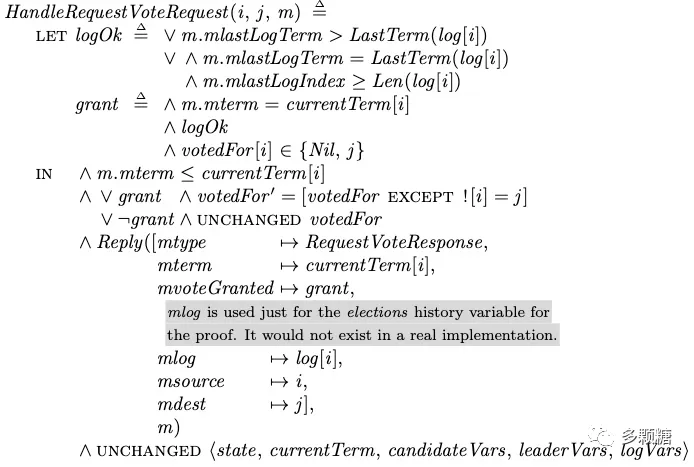

领导者选举的关键就是判断 logOkgrantlogOk 需要找出日志最新并且最完整的节点,最新就是任期最大,最完整就是日志最长。grant 就是在 logOk 正确的情况下,需要任期相同,并且没投过票或投票给请求节点。

之后,候选者收集请求响应,判断是否收到超过半数的选票,来决定是否成为领导者。

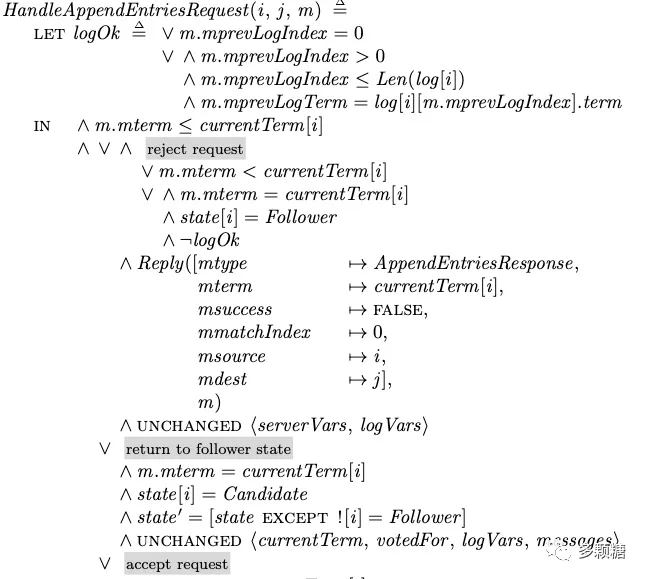

HandleAppendEntriesRequest 比较长,我们一步步来看。

首先,根据 Receive(m),如果消息体中的任期大于当前节点的任期,会先调用 UpdateTerm(i, j, m) 更新一些变量。之后,消息体中的任期小于等于当前节点的任期的情况。

这里的 logOkRequestVote 的检查不同,主要进行日志的一致性检查,AppendEntries 请求会包含新日志之前一条日志的索引(记为 prevLogIndex)和任期(记为 prevLogTerm);跟随者收到请求后,会检查自己最后一条日志的索引和任期号是否与 prevLogIndexprevLogTerm 相匹配,匹配则接收该记录;否则拒绝。

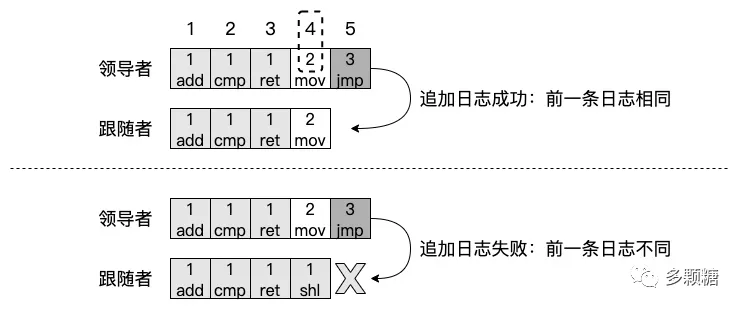

该流程被称为一致性检查,如下图所示。

一致性检查的原理可以用数学归纳法来证明,就是:首先,初始状态日志都是空的。其次,每追加一条日志都要通过一次性检查保证前一条日志是相同的。最后可得,这条日志之前的所有日志都是相同的,能够满足上述的日志安全性。

接下来的代码比较长,主要分为:

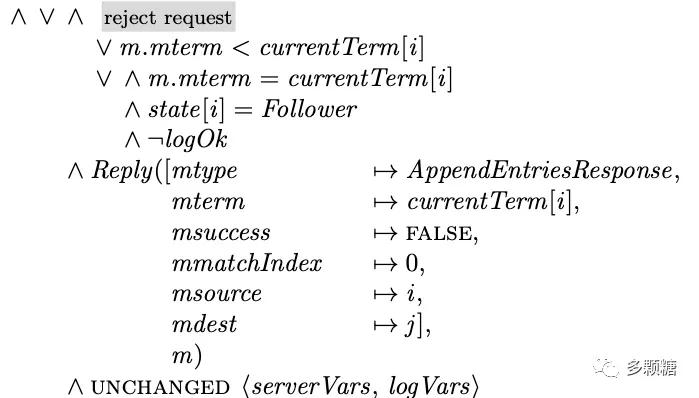

  • 情况 1,领导者任期更小,或者任期相同但日志一致性检查不通过,拒绝这次请求。

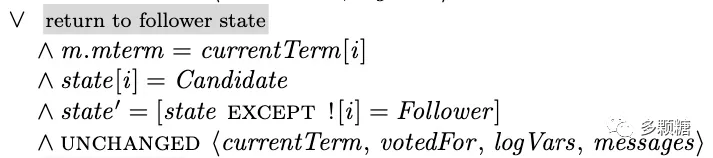

  • 情况 2,任期相同,但当前节点是 Candidate 状态,转为 Follower。

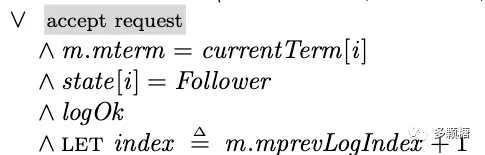

  • 情况 3,前面的条件都满足,接受请求。

但是,情况三根据节点日志不同,又分为多种情况。

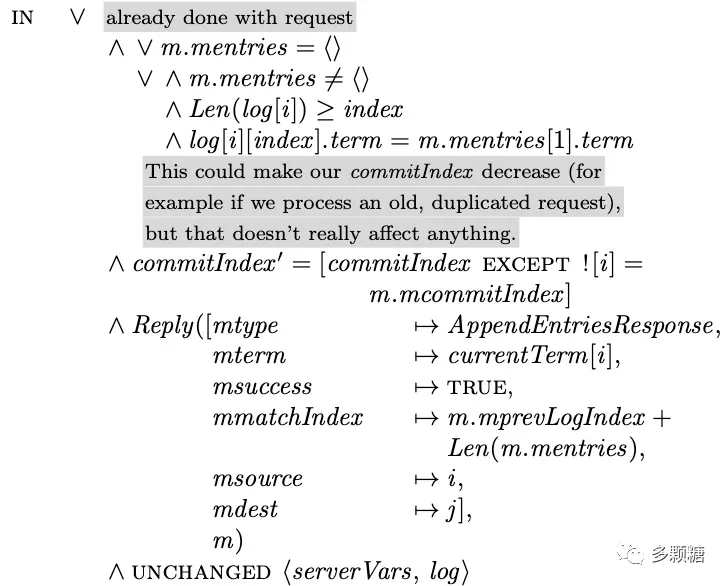

  • 情况 3.1,如果消息体中日志信息为空(即为心跳信息),或者该日志已经存在节点日志中,可能会导致 commitIndex 发生变化。

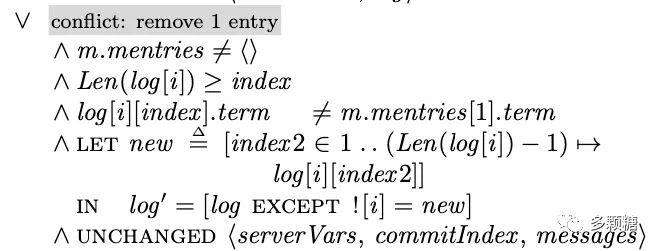

  • 情况 3.2,如果日志冲突,将会以领导者的日志为准,删除节点的日志。

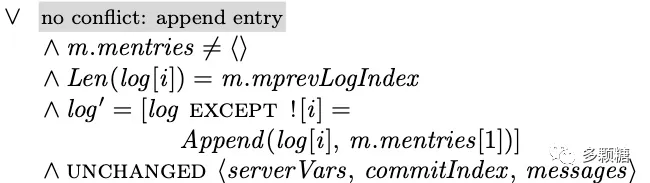

  • 情况 3.3,如果没有冲突刚刚好,直接插入日志即可。

分析到这里,笔者觉得按照 Raft 算法的 TLA+ 去完成 6.824 的实验应该更清晰更简单。

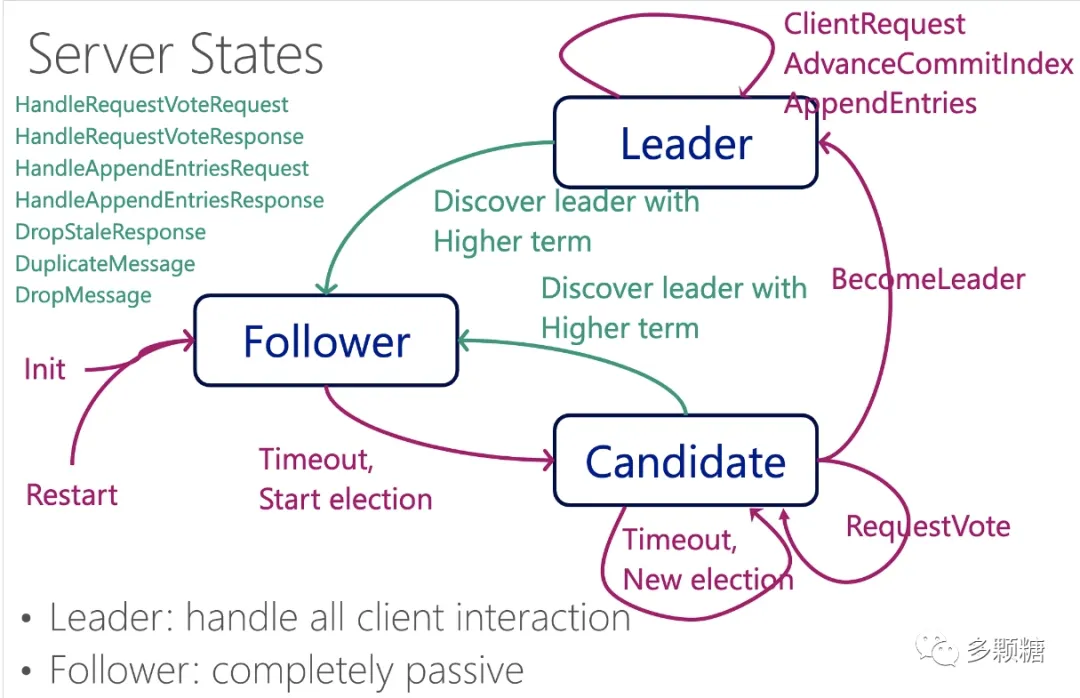

其他动作还有很多,但并没有这两处重要,究其根本这些动作主要还是围绕着服务器的三种状态来运行,我们可以通过 Follower、Leader、Candidate 之间的转换关系来梳理这些动作,篇幅所限,这里就不一一详述这些步骤的作用了,参见下图:

2、运行 TLA+ model checker #

需要指出的是,Diego ongaro 的 raft.tla 仓库代码无法使用 TLA+ model checker 运行,而且作者本人也不打算继续维护。

不过,Jin Lin fork 了代码,并且进行了补充,给出了一个能够通过 TLA+ model checker 运行的 tla+ 代码。地址是:https://github.com/jinlmsft/raft.tla

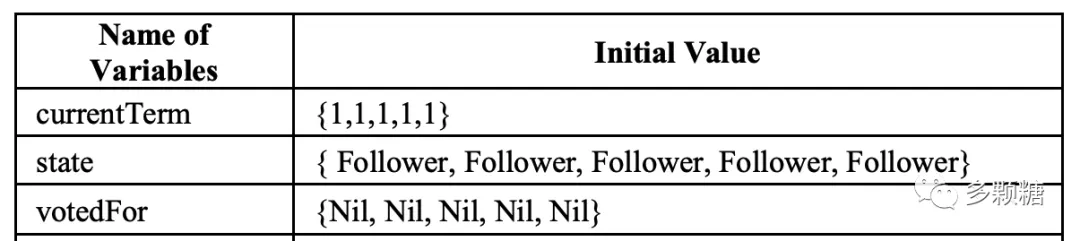

如果不知道变量怎么设置,建议直接 clone 仓库,然后通过 TLA+ model checker 直接打开然后运行。我亲测是可以运行的。

Jin Lin 针对 Raft 的 TLA+ model checker 也有一个很好的 Talk。

完结撒花 #

Raft 的 TLA+ 跟伪代码十分接近,是学习该算法非常好的资料,感兴趣的同学可以用模型验证器跑一跑 Jin Lin 的代码。

到这里我们的 TLA+ 教程就完结了,虽然这个系列阅读数据一般,但我觉得学习分布式系统还是需要掌握一些 TLA+ 知识,并不是说一定要会写,至少看得懂,知道怎么回事,能看懂一些经典算法的 TLA+ 程序,辅助自己实际编码。

以后可能还会分享一些 TLA+ 相关的知识,这个系列教程先告一段落了。
