TLA+ 入门教程(4):两阶段提交

·2838 字·6 分钟
分布式系统 TLA

1、两阶段提交 #

本章要学习的是用在婚姻数据库领域的分布式算法——两阶段提交。

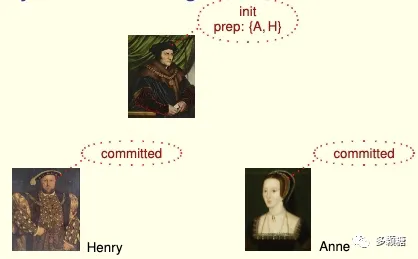

据 Lamport 回忆,数据库领域图灵奖得主 Jim Gray 喜欢用婚礼来描述事务,婚礼上除了新娘和新郎,还会有牧师或者司仪,

我们假设新娘 Anne,新郎 Henry 以及牧师 Thomas。婚礼上,牧师先问新郎:“你愿意娶 Anne 为妻吗?”

新郎 Henry:“我愿意。”

牧师再问新娘:“你愿意嫁给 Henry 吗?”

新娘 Anne:“我愿意。”

然后,牧师就会在亲朋好友面前宣布这段关系。

假如新郎或新娘其中一人说不愿意,牧师就会取消婚礼(虽然这很少见,逃。。。)

这个对比很形象地展示了两阶段提交的核心,需要有一个协调者,向多个参与者询问是否可以提交本次事务;只有当多个参与者都确认提交,本次事务才会真正提交;只要有一个参与者表示无法提交,那么协调者就要中止本次事务。

如今,大量分布式系统使用着两阶段提交,该算法简单清晰,容易建模。本节我们将学习两阶段提交的 TLA+ 规约,并认识到分布式系统一些重要且基本的特性。

首先,我们将协调者称作事务管理者(Transaction Manager,TM),参与者称为资源管理者(Resource Managers,RMs),所有的参与者必须就事务提交还是中止达成共识。

通常来说 RM 可以查询 TM 的状态以更新自己的状态,但是 RM 无法查询其他 RM 的状态。TM 可以读取所有 RM 的状态以更新自己的状态。

2、用到的 TLA+ 操作符 #

本次会用到一个新的 TLA+ 类型:记录(Records),类似于大多数编程语言中的结构体,例如:

有两个域(成员)profnum,其中 r.prof = "Fred"r.num = 42

ASCII 的语法这样写:

r = [prof |-> "Fred", num |-> 42]

在 TLA+ 中,f.prof 等同于 f["prof"]。并且,我们还可以将“f 中除了 prof 以外的都等于 Red”语句写为: [f EXCEPT !["prof"] = "Red"] 或者 [f EXCEPT !."prof" = "Red"]

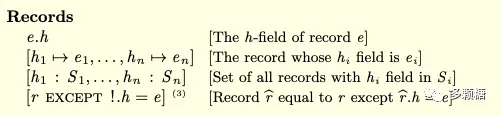

记录的语法主要分为以下四类:

3、两阶段提交的 TLA+ 规约 #

完整代码见:https://github.com/tlaplus/Examples/blob/master/specifications/transaction_commit/TwoPhase.tla

3.1、常量 #

两阶段提交的 TLA+ 规约只有 1 个常量 RM,表示所有资源管理器的集合,如,{r1,r2,r3}。

CONSTANT RM \* The set of resource managers

注意:TLA+ 的每个变量或常量都是一个集合,而不只是一个值。

3.2、变量 #

VARIABLES
  rmState,       \* $rmState[rm]$ is the state of resource manager RM.
  tmState,       \* The state of the transaction manager.
  tmPrepared,    \* The set of RMs from which the TM has received $"Prepared"$
  msgs           \* messages.

两阶段提交的 TLA+ 规约包括 4 个变量

  • rmState:用 rmState[rm] 表示 rm 的状态,有 4 种可能的状态:“working”, “prepared”, “committed”, “aborted”;
  • tmState:TM 的状态,有 3 种可能的状态:“init”, “committed”, “aborted”;
  • tmPrepared:TM 已收到 Prepared 消息的 RM 的集合;
  • msgs:描述正在传输的消息。
Message ==
  [type : {"Prepared"}, rm : RM]  \cup  [type : {"Commit", "Abort"}]

TPTypeOK ==
  /\ rmState \in [RM -> {"working", "prepared", "committed", "aborted"}]
  /\ tmState \in {"init", "committed", "aborted"}
  /\ tmPrepared \subseteq RM
  /\ msgs \subseteq Message

TPTypeOK 是规约的不变式,用来检查变量必须满足的条件。其中 \subseteq 代表子集,例如 msgs 一定是 Message 的子集。

此外,Message 有一个 \cup 操作符,即 Message 属于两个集合的并集(写作 \cup\union 都可以)。例如 Message = A \cup B,那么 Message 是 A 中的元素或 B 中的元素,或者两者都有的元素。如下图所示。

进一步来看,[type : {"Prepared"}, rm : RM] 这一部分代表,RM 发送到 TM 的 Prepared 消息。[type : {"Commit", "Abort"}] 代表 TM 向所有 RM 发送的 Commit 或 Abort 消息。

系统的初始状态如下:

TPInit ==
  /\ rmState = [rm \in RM |-> "working"]
  /\ tmState = "init"
  /\ tmPrepared = {}
  /\ msgs = {}

rmState 中的每个 RM 的状态都为 working,tmState = "init"tmPrepared = {} 代表 TM 刚初始化的状态,并没有收到任何消息,即 msg 为空 msg = {}

3.3、动作 #

两阶段提交的规约定义了 7 种动作,分别对应 TM 的 3 个动作和 RM 的 4 个动作。

TMRcvPrepared(rm) ==
  /\ tmState = "init"
  /\ [type |-> "Prepared", rm |-> rm] \in msgs
  /\ tmPrepared' = tmPrepared \cup {rm}
  /\ UNCHANGED <<rmState, tmState, msgs>>

只有当 TM 为 init 状态,并且收到来自 RM 的 Prepared 消息之后,tmPrepared 会被更新为 tmPrepared 和发送消息的 RM 的并集,换句话说,发送消息的 RM 会被添加到集合 tmPrepared 中。这里如果 RM 已经在 tmPrepared 中,那么 tmPrepared' 将会不变。

最后一行 UNCHANGED 表示其他状态都不变。

TMCommit ==
  /\ tmState = "init"
  /\ tmPrepared = RM
  /\ tmState' = "committed"
  /\ msgs' = msgs \cup {[type |-> "Commit"]}
  /\ UNCHANGED <<rmState, tmPrepared>>

只有当 TM 为 init 状态并且 tmPrepared = RM 时,即初始状态的 TM 收到来自所有 RM 的 Prepared 消息,TM 会进入提交阶段。

TMAbort ==
  /\ tmState = "init"
  /\ tmState' = "aborted"
  /\ msgs' = msgs \cup {[type |-> "Abort"]}
  /\ UNCHANGED <<rmState, tmPrepared>>

只有当 TM 为 init 状态并且收到来自一个 RM 的 Abort 消息时,该动作才会启用。

RMPrepare(rm) ==
  /\ rmState[rm] = "working"
  /\ rmState' = [rmState EXCEPT ![rm] = "prepared"]
  /\ msgs' = msgs \cup {[type |-> "Prepared", rm |-> rm]}
  /\ UNCHANGED <<tmState, tmPrepared>>

只有当 rmState[rm] = "working" 时,RM 表示自己准备好了,RM 更新自己状态为 prepared,并且向 TM 发送 Prepared 消息。

RMChooseToAbort(rm) ==
  /\ rmState[rm] = "working"
  /\ rmState' = [rmState EXCEPT ![rm] = "aborted"]
  /\ UNCHANGED <<tmState, tmPrepared, msgs>>

rmState[rm] = "working" 时,也可能会中止事务。只要有一个 RM 中止事务,整个事务都必须中止,即 TM 最终会调用 TMAbort。在实际系统中,RM 会告诉 TM 它已经中止事务,因此 RM 会知道它应该中止事务,但这种优化可以省略。

RMRcvCommitMsg(rm) ==
  /\ [type |-> "Commit"] \in msgs
  /\ rmState' = [rmState EXCEPT ![rm] = "committed"]
  /\ UNCHANGED <<tmState, tmPrepared, msgs>>

RMRcvAbortMsg(rm) ==
  /\ [type |-> "Abort"] \in msgs
  /\ rmState' = [rmState EXCEPT ![rm] = "aborted"]
  /\ UNCHANGED <<tmState, tmPrepared, msgs>>

当 RM 收到 commit 或 abort 消息,他会更新自己到对应的状态。

这里有一个细节读者可以思考下,根据 TLA+,RM 只有在状态为 working 的时候才能中止,为什么 RM 处于 prepared 状态的时候不能中止呢?

RM 发送 prepared 消息后才进入 prepared 状态,换句话说,prepared 状态意味着准备好提交了,如果此时还允许 RM 进入 abort 状态,TM 仍可能会发送 Commit 事务消息——尽管一些 RM 并不同意提交,但这与规约相矛盾。

3.4、行为 #

TPNext 定义了次态关系,Spec 定义了完整的行为规约。

TPNext ==
  \/ TMCommit \/ TMAbort
  \/ \E rm \in RM :
       TMRcvPrepared(rm) \/ RMPrepare(rm) \/ RMChooseToAbort(rm)
         \/ RMRcvCommitMsg(rm) \/ RMRcvAbortMsg(rm)
-----------------------------------------------------------------------------
TPSpec == TPInit /\ [][TPNext]_<<rmState, tmState, tmPrepared, msgs>>

TPNext 是所有七个子动作的析取,其中第 3 行以下的语法等同于:

\/ \E rm \in RM: TMRcvPrepared(rm)
\/ \E rm \in RM: RMPrepare(rm)
          .
          .
          .
\/ \E rm \in RM: RMRcvAbortMsg(rm)

TPSpec 这是按照之前说过的固定的格式写的。

4、运行模型检验工具箱 #

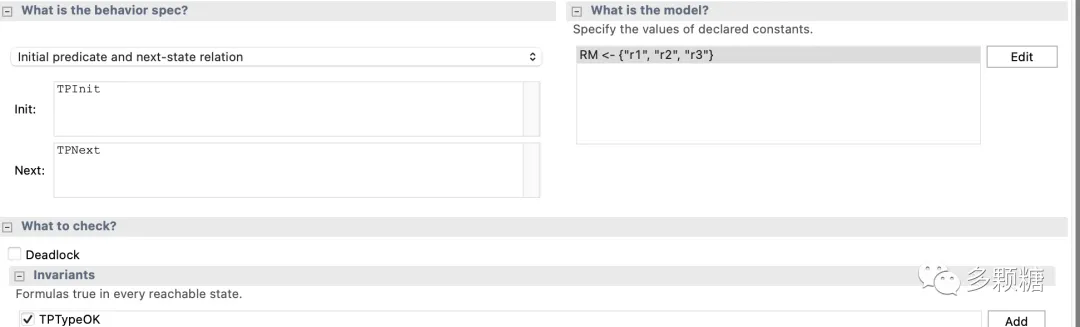

按照下图设置运行模型必要的变量和不变式,然后运行模型,应该会得到正确的结果;否则,你应该仔细检查你的 TLA+ 规约。

另外,除了 TPTypeOK 不变式,我们还可以检查模型的一致性,即两个不同 RM 不会一个选择提交一个选择中止,TPConsistent 不变式如下:

TPConsistent ==
  \A rm1, rm2 \in RM : ~ /\ rmState[rm1] = "aborted"
                         /\ rmState[rm2] = "committed"

TPConsistent 加入你的规约,并且添加到模型检验工具,运行试试吧!

5、深入两阶段提交 #

到此为止,我们没有去讨论两阶段提交发生故障时的行为,这方面内容网上也有很多博客进行更进一步地讨论,例如:TM 挂了会怎样,RM 挂了一个会怎样?其实这些内容都可以通过 TLA+ 进行模拟

亚马逊的高级研究员 MURAT 就写了一篇使用 TLA+ 验证和探讨两阶段提交各种问题的博客:http://muratbuffalo.blogspot.com/2018/12/2-phase-commit-and-beyond.html

MURAT 在文中修改了 Lamport 的两阶段提交代码,以支持模拟 TM 故障和 RM 故障时的算法情况,并且一步步引出 FLP 不可能和 Paxos 协议。感兴趣的读者可以仔细阅读博客,并且复制他的 TLA+ 代码来自己验证一下,这样你能更深入的理解两阶段提交的局限。

Paxos, making the world a better place

下一节,我们就来学习 Paxos 协议的 TLA+ 规约。
