TLA+入门教程(3):《虎胆龙威3》倒水谜题

·1968 字·4 分钟
分布式系统 TLA

1、倒水问题的 TLA+ 描述 #

本节我们来看一个更有趣、更具体的例子,布鲁斯·威利斯主要的电影《虎胆龙威3》中有一个经典的倒水问题,电影中主角需要用一个 3 加仑的桶和一个 5 加仑的桶,准确装出 4 加仑的水(说实话第一次听到这个问题应该是脑筋急转弯的题目,还有某些公司的面试题……)。

注意:我们必须精确得到 4 加仑的水才能拯救主角,不能用估算的方式,4.1 加仑或 3.9 加仑都会害死我们的主角。

对于这个问题,我们可以通过 TLA+ 进行抽象,并通过 TLA+ 工具箱运行模型来得出问题的解。

本节只有一个 TLA+ 语法知识点,即:TLA+ 函数名在使用前必须要被定义,这一点跟大多数编程语言一样。若不熟悉 TLA+ 基础语法的读者请参考:《TLA+入门教程(2):一个简单的例子》。

我们还是来定义状态机的三个要素:变量、初始状态和次态关系。

首先变量就两个,一个 3 加仑的桶和一个 5 加仑的桶,定义如下:

VARIABLES big,   \* The number of gallons of water in the 5 gallon jug.
          small  \* The number of gallons of water in the 3 gallon jug.

TypeOK == /\ small \in 0..3
          /\ big   \in 0..5

TypeOK 部分叫做不变式(invariant),可以理解为断言(assert)变量的值必须在这个范围,模型检验工具在运行时会去检查变量是否满足不变式。

第二步是初始值,大小桶的初始值都为零。

Init == /\ big = 0
        /\ small = 0

最后是次态关系,次态关系可能由一系列动作所产生的,包括:填满小桶(FillSmallJug)、填满大桶(FillBigJug)、倒掉小桶(EmptySmallJug)、倒掉大桶(EmptyBigJug)、将小桶的水倒入大桶(SmallToBig)、将大桶的水倒入小桶(BigToSmall)。

这里我们只需要把这一系列动作枚举出来,不需要去写具体的流程和逻辑(这个工作我们交给模型检验工具)。所以可以得到次态关系:

Next ==  \/ FillSmallJug
         \/ FillBigJug
         \/ EmptySmallJug
         \/ EmptyBigJug
         \/ SmallToBig
         \/ BigToSmall

当然,我们需要弄清楚每个实际的动作中的变量的变化,举个例子,填满小桶会让 small' = 3,而大桶不变

注意:这里非常重要,按照写代码的思维这里也许不需要管大桶变量 big 的变化,但是按照 TLA+ 模型,每个变量的状态变化都要反映出来。

于是,我们如下定义次态关系中的动作:

FillSmallJug  == /\ small' = 3
                 /\ big' = big

FillBigJug    == /\ big' = 5
                 /\ small' = small

EmptySmallJug == /\ small' = 0
                 /\ big' = big

EmptyBigJug   == /\ big' = 0
                 /\ small' = small

Min(m,n) == IF m < n THEN m ELSE n

SmallToBig == /\ big'   = Min(big + small, 5)
              /\ small' = small - (big' - big)

BigToSmall == /\ small' = Min(big + small, 3)
              /\ big'   = big - (small' - small)

注意 SmallToBigBigToSmall 需要考虑当前大小桶的容量,来决定可以倒入的水量。从小桶倒入大桶时,大桶最多到 5 加仑就不能再倒了;从大桶倒入小桶时,小桶最多到 3 加仑也不能再倒了。

最后,当我们抽象完系统的变量和状态转移后,TLA+ 中把一个系统表达为一个形如 Spec == Init /\ [][Next]_vars^L 的时序公式,来描述这个系统的规约(可以看做一个固定的格式)。其中 Init 是初始状态,Next 定义了系统的次态关系,[] 表示“总是”的时序操作符,vars 指系统中的所有变量构成的元组,L 表示系统的公平(fairness)性。这里我们暂且不管 []L,这并不影响我们理解模型。

Spec == Init /\ [][Next]_<<big, small>>

到现在为止,我们还没有确保整个模型可以得到 4 加仑的水。因此,我们还要额外加入一个限制,即:

NotSolved == big # 4

显然,我们要得到的 4 加仑的水肯定装在 5 加仑的大桶中,所以我们定义 big 不等于 4 这一不变式,意思是,只要出现了 big 等于 4 的情况,模型检验工具就会报错而退出。如果运行模型检验工具一直不会退出,那就说明我们抽象的模型有问题。

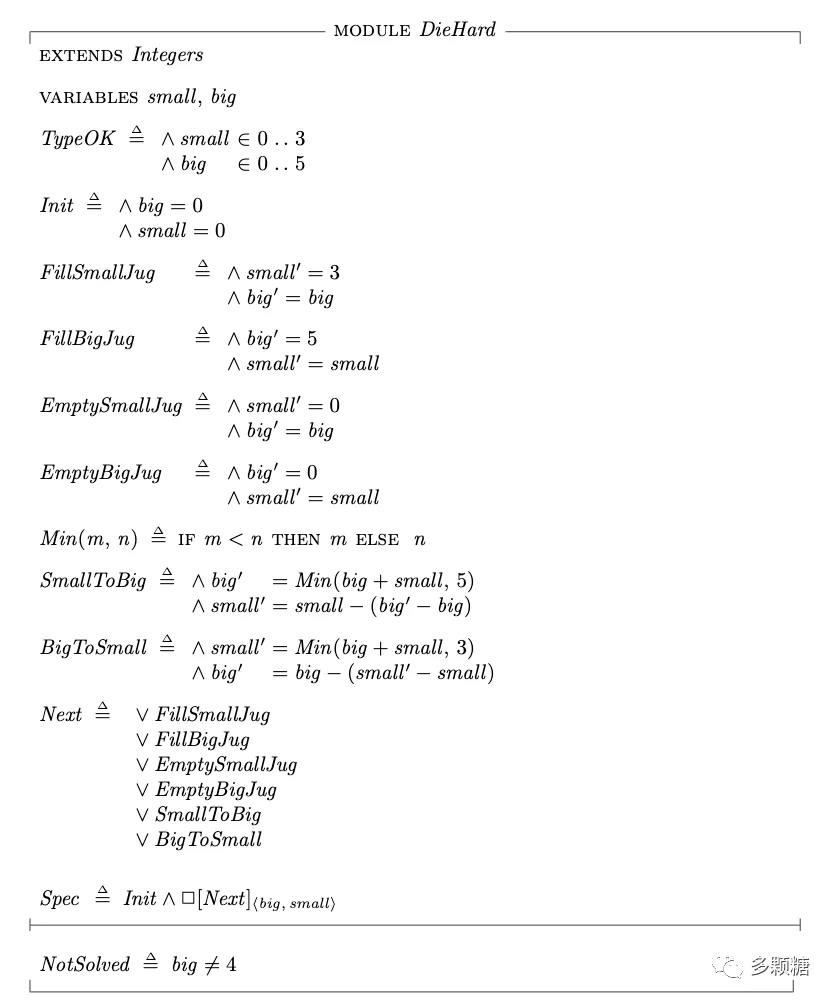

完整的代码参见:https://github.com/tlaplus/Examples/blob/master/specifications/DieHard/DieHard.tla

下一步,我们来运行模型。

2、使用 TLA+ 工具箱运行模型 #

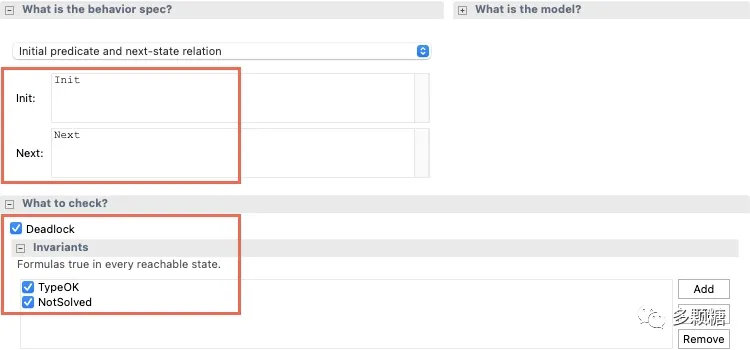

我们先新建一个名为 DieHard.tla 的规约,然后将上述地址的完整代码复制进去,接着新建一个模型,在 Model Overview 中进行如下配置。

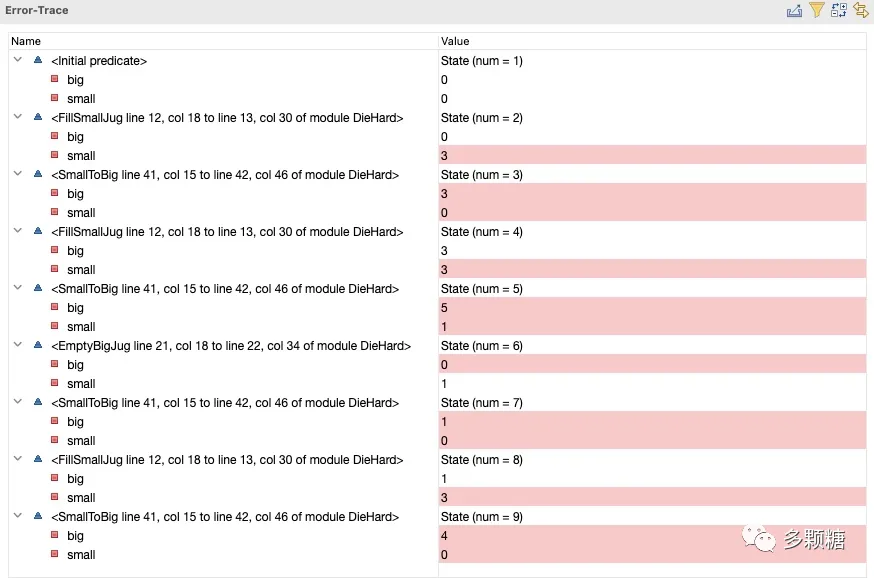

现在,让我们拯救主角!点击绿色运行按钮,等一段时间后,如果 TLA+ 代码没问题,检验程序会退出,并在 Error-Trace 一栏显示类似下图的信息。

观察最后一行,big = 4,与条件冲突,整个检验结束。同时我们也得到了整个状态转换流程,即怎么装水、倒水才能准确得到 4 加仑的水。

试着运行你的模型,看看能否得出其他不一样的解。

下一节,我们将学习在婚姻和数据库中经常使用的经典分布式算法的 TLA 规约

公平性 L 是系统活性(Liveness)的基础,如果 Server 为某个进程一直提供服务,剩下的进程都会陷入无限等待,这对该进程之外的进程来说就是不公平的。 公平性根据强弱程度分为强公平性(strong fairness)和弱公平性(weak fairness)。具体来说,强公平性要求系统在 enable 时动作能够无限次执行(not enable 时无要求);弱公平性不管之前如何,系统从某个时间点开始持续 enable,那么动作能够无限次执行。

参见:Fairness and Liveness:https://www.ccs.neu.edu/home/wahl/Publications/fairness.pdf
