TLA+ 入门教程(2):一个简单的例子

·3194 字·7 分钟
分布式系统 TLA

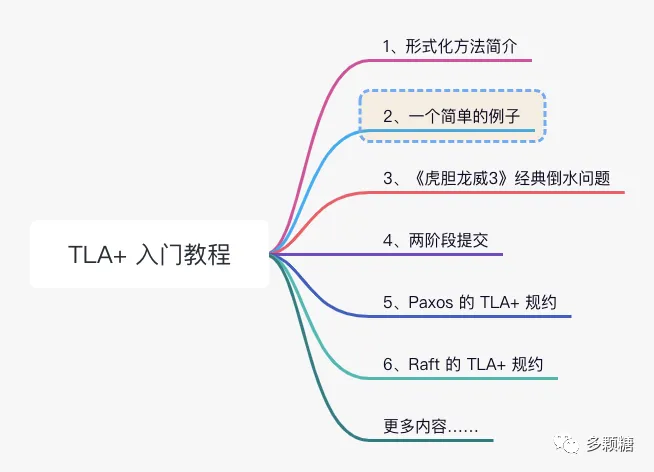

本次 TLA+ 入门教程系列将分为几个部分,帮助你从零掌握 TLA+ 语言的基本知识,欢迎关注公众号和知乎“多颗糖”。

TLA+ 入门教程 -2-

1、形式化方法 #

上一节我们介绍了形式化方法和 TLA+,Get Your Hands Dirty!让我们小试牛刀,动动手,用 TLA+ 语言对一个简单的程序进行抽象。以下示例来自 Lamport 亲自出的教程1

首先,我们有以下简单 C 程序,someNumber() 函数返回一个 0 到 1000 中的随机值,然后对变量 i 自增 +1。

int i;
void main() {
  // someNumber() 返回 0 到 1000 中的一个数字
  i = someNumber();
  i = i + 1;
}

上一节我们介绍了,TLA+ 通常按照状态机进行抽象,我们可以按照以下步骤进行抽象:

  1. 首先是变量,很显然,这段代码只有一个变量 i
  2. 接着是初始值,也很明显,i 的初始值为 0。
  3. 下一个状态的转换关系(也称为“次态关系”)。问题是 i 的下一个状态是什么呢?

我们假设某次运行程序时 someNumber() 返回 42,那么状态变换就是 [i : 0] → [i : 42] → [i : 43],对于 i = 42i 的下一个状态是 i = 43。接下来,程序结束,i 就没有下一个状态了。

但假设另一种情况, someNumber() 返回 43,那么 i 的下一个状态是 i = 44,和上面的情况冲突,我们得到了不一样的次态关系。

对于同样的状态 i = 43,下一个状态却有两种不同的可能,我们没法找到一个固定的次态关系。显然,这样建模是行不通的。

虽然这一代码逻辑非常简单,但抽象为状态机模型却有违我们平常写代码的逻辑。这里的问题在于,我们缺少了对程序控制的抽象,导致我们无法判断 i 的下一个状态是什么。因此,我们需要增加一个变量 pc 来代表控制流状态。还是如上代码,我们定义 pc 的值如下:

int i;
void main() {
  i = someNumber(); // pc = "start"
  i = i + 1;        // pc = "middle"
}                   // pc = "done"

那么,增加程序控制的变量 pc 后,我们再次抽象为:

  1. 变量: ipc
  2. 初始值是 i = 0 and pc = "start"
  3. 次态关系我们用伪代码表示,如下:
if current value of pc equals "start"
    then next value of i in {0,1,...,1000}
         next value of pc equals "middle"
    else if current value of pc equals "middle"
        then next value of i equals current value of i + 1
             next value of pc equals "done"
        else no next values

翻译过来就是:当 pc = "start" 时,i 的下一个状态是 0 到 1000 的随机值,pc 的下一个状态是 “middle”;当 pc = "middle" 时,i 的下一个状态 i + 1pc 的下一个状态是 “done”;之后结束,没有下一个状态。

但是这样写的缺点是不够简洁,也不够数学。TLA+ 就是用来描述这类状态机模型的语言。

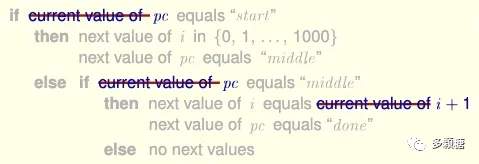

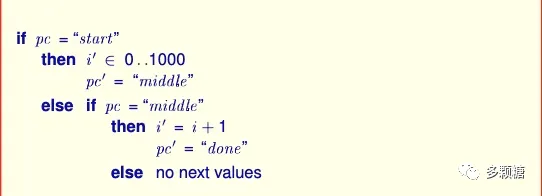

我们使用 TLA+ 语言一步步重写上面的伪代码。首先,pc 就意味着 current value of pc(即,pc 的当前状态)这里类似冗余的句子可以删去:

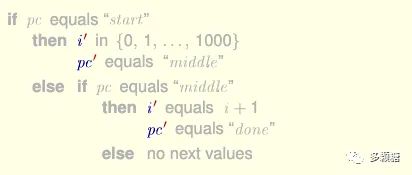

接着,TLA+ 使用 pc' 表示 next value of pc(即,pc 的下一个状态),使用 i' 表示 next value of i,那么又可以简化为:

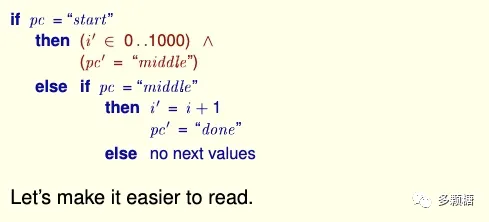

然后,我们用 = 来表示 equals,用集合符号 $\in$ 来表示 i in {0,1,...,1000},同时将 {0,1,...,1000} 简写为 0..1000。我们得到:

这样看起来简洁一些了,但还不够。我们可以用 and 把 ipc 的下一个状态连接起来(即,集合中的“与”),同时使用 /\ 符号来表示 and 关系。可以得到:

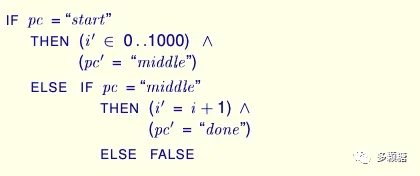

最后,no next values 我们直接表示为 FALSE 即可,所以有:

注意,以上代码是以 PDF 格式显示的,但是 TLA+ 源代码是 ASCII 码,其中并没有一些特殊数学符号,所以如果编写 TLA+ 的时候,用 /\ 和 / 来代替关系“与”和“或”,用 \in 来代替包含关系,写为:

IF pc = "start"
    THEN (i' \in 0..1000) /\
         (pc' = "middle")
    ELSE IF pc = "middle"
        THEN (i' = i+1) /\
             (pc' = "done")
    ELSE FALSE

经常写数学公式的同学会发现,这里的语法其实和 LaTeX 是一样的,因为它们都是 Lamport 发明的。

现在,我们进一步分析和化简上面的代码。仔细观察,上面的条件判断语句其实可以再简化为:

    (   pc = "start"
     /\ i' \in 0..1000
     /\ pc' = "middle")
\/  (   pc = “middle”
     /\ i' = i + 1
     /\ pc' = "done")

如果你也是个熟练的 if else 工程师,我想你应该能理解为什么可以写成以上形式,这就是一些布尔条件的化简和位置互换。

我们还可以再进行简写,为了排版美观,我们可以去掉括号,改为在空缺的语句(即第一行的第一列)前面补上同样缩进位置的布尔符号。那么,上面的式子写为:

\/   /\ pc = "start"
     /\ i' \in 0..1000
     /\ pc' = "middle"
\/   /\ pc = “middle”
     /\ i' = i + 1
     /\ pc' = "done"

这样,我们就去掉了括号得到了上面的式子。注意,这里只是我们状态机的最后一部分,即次态关系。我们还要补全状态机的前面部分。完整的 TLA+ 程序如下:

--------------------------- MODULE SimpleProgram ---------------------------
EXTENDS Integers
VARIABLES i, pc

Init == (pc = "start") /\ (i = 0)

Pick == \/ /\ pc = "start"
           /\ i' \in 0..1000
           /\ pc' = "middle"

Add1 == \/ /\ pc = "middle"
           /\ i' = i + 1
           /\ pc' = "done"

Next == Pick \/ Add1

=============================================================================

至此,读者想必能够大致理解这行代码想要表述的内容,只需要再补充一些前面没涉及到的内容。让我们从头看一下。

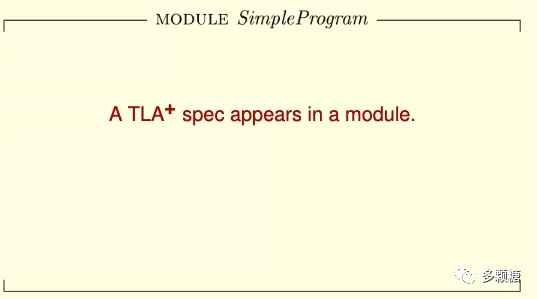

首先是开头和结尾,每个 TLA+ 程序都包裹在 MODULE xxx 这个块中,这是一个固定格式。当你通过 TLA+ 工具箱创建一个新的规约,开头和结尾这个框应该就已经创建好了。

其次,EXTENDS Integers 可以理解为 import,就是导入 Integers 这个包,用来处理一些整型。

接着,VARIABLES 这行即第 0 步,声明 ipc 是变量;Init 这行是 ipc 的初始值。

最后,Next 这行表示状态机的次态关系,只不过这里将我们前面编写的次态关系拆成两个部分,分为 PickAdd1

至此,按照前面的状态机抽象步骤,我们的第一个 TLA+ 程序就写完了。下面我们使用 TLA+ Toolbox 验证一下该模型。

2、使用 TLA+ 工具箱验证模型 #

首先你需要前往官网下载 TLA+ Toolbox2,或者从 Github 进行下载3

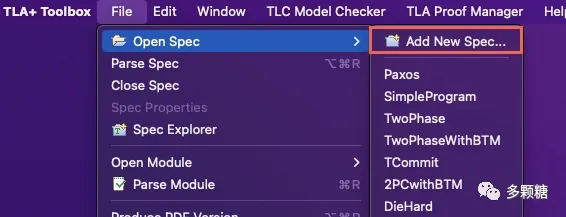

打开工具箱,点击 “File -> Open Spec -> Add New Spec…” 创建一个新的 TLA+ 规约,起名为 SimpleProgram.tla,并保存在你想保存的位置。

你可以在打开的文件中写入前面学习的规约,或者直接复制。注意,不要超出 MODULE 的范围,否则 IDE 会报错。

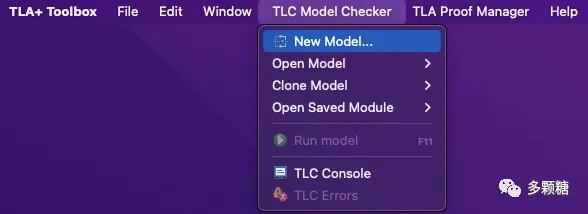

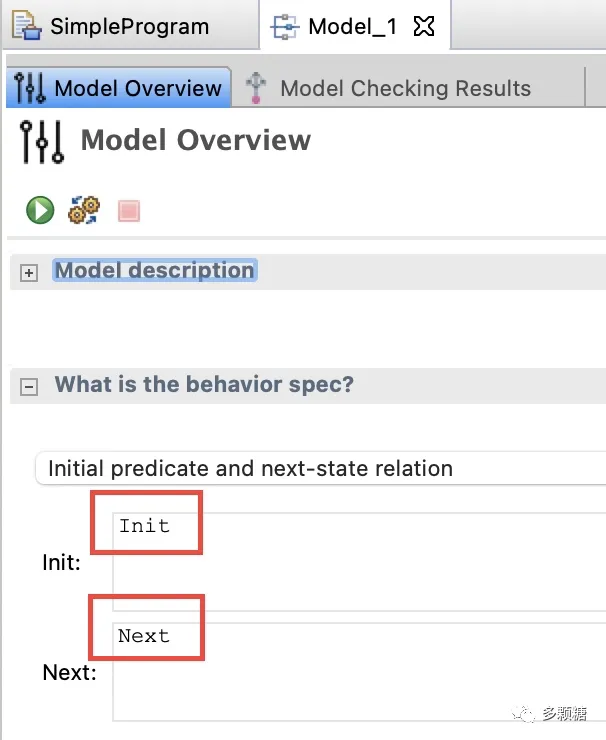

接下来我们点击 “TLC Model Checker -> New Model…” 创建一个新的模型。不出意外的话会弹出一个模型相关的窗口,我们需要手动填入模型的初始值和次态关系,如下图所示:

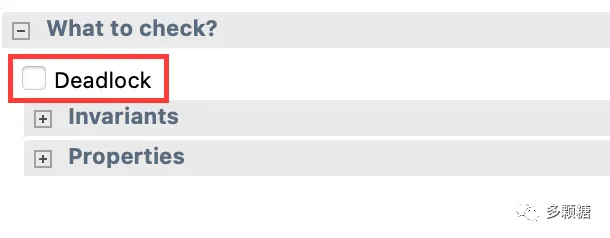

我们点击绿色播放按钮运行模型,你会发现模型报错了。这是因为工具箱默认创建的模型是检查持续运行的系统,而我们的这个模型运行一次就退出了,并不会一直运行下去。仔细观察,在模型视图中有一个 Deadlock 选项被勾上了,我们取消这个选项再运行一次。

如果你的规约没有问题,应该可以看到模型运行成功。

总结一下,上一节我们介绍过,TLC 检测工具就是遍历所有的状态,然后对其中的可能路径都进行检查,大致原理就是在遍历整个转换图,同时检查我们的不变式是否成立。

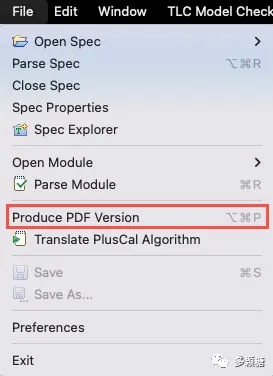

此外,在 tla 文件的页面,点击 “File -> Produce PDF Version”可以生成 PDF 格式的 TLA+ 代码,如下图所示:

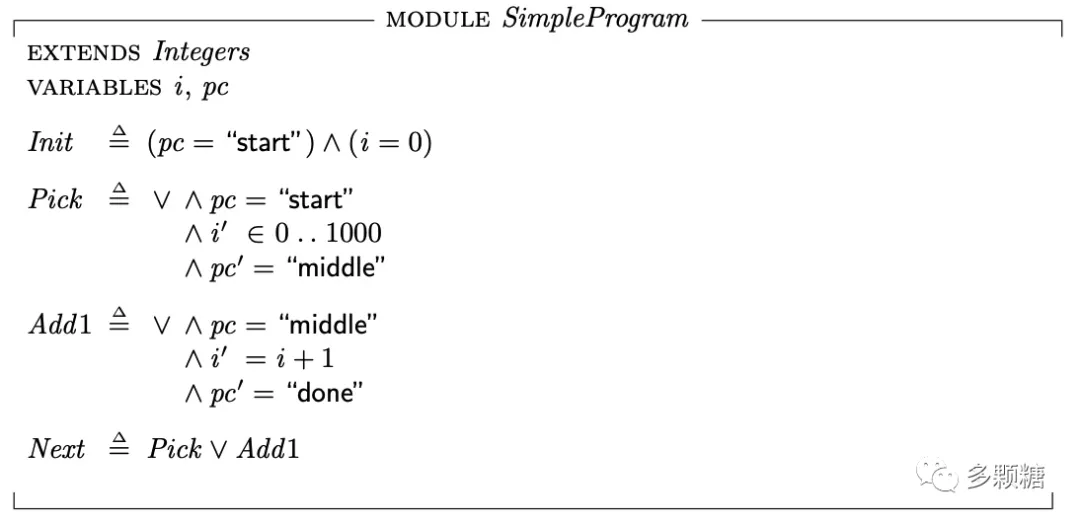

例如,我们的简单程序导出为 PDF 格式后如下:

TLA+ 跟 LaTeX 排版工具一样,有源代码 ASCII 码格式,和渲染后的 PDF 格式

3、小结 #

通过这个例子,我们可以发现 TLA+ 语言和编程语言的一些不同,TLA+ 语言包括了:变量、控制流、调用栈甚至堆,后面这些内容通常编程语言都会屏蔽掉。除此之外,TLA+ 语言还需要一些集合论、数理逻辑等数学知识。

TLA+ 难吗?确实有点难,以至于工程师们往往只有在设计很关键、很基础以及难以预测的系统才会去使用它。但 TLA+ 是分布式系统避不开的一环,通过 TLA+ 可以实现:

  • 正确设计分布式系统,避免改一个 bug,搞出 10 个 bug;
  • 精确理解各种(分布式)算法:Paxos、Raft 都比较复杂,但都给出了 TLA+ 描述,通过学习这些算法的 TLA+ 可以更准确理解算法,验证算法;
  • 不只是文档。有了 TLA+,并发和分布式系统可以以更直观、更准确的方式来表达,如果从一开始设计时就是错的,那么剩下的工作都是徒劳。

本节我们浅尝了一下 TLA+ 语言。下一节,我们将使用 TLA+ 来计算电影《虎胆龙威3》中经典的倒水问题。
